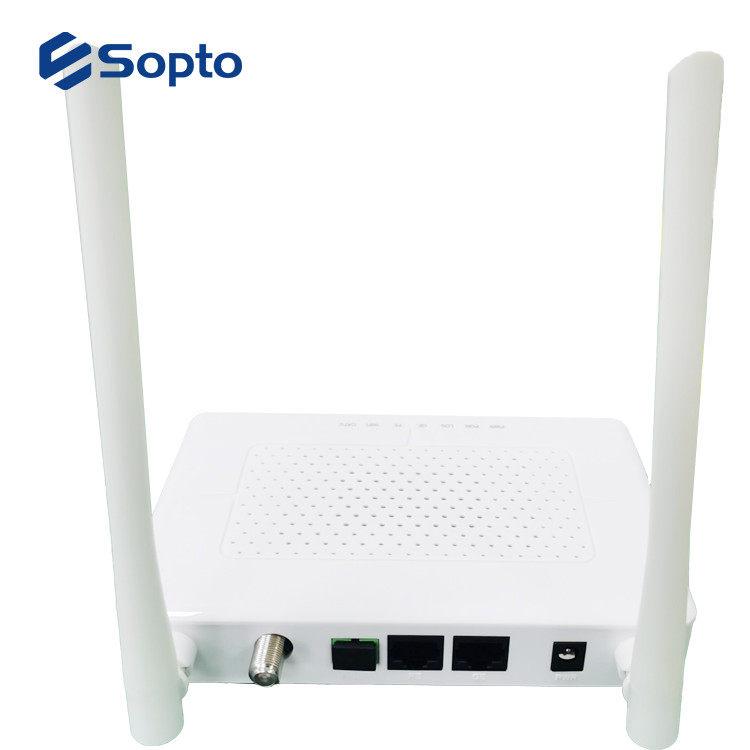

Solo tipo equipo de la fibra CATV del interfaz 1 GPON de Ethernet

Datos del producto:
Lugar de origen: Shenzhen China
Nombre de la marca: Sopto
Certificación: CE RoHS FCC
Número de modelo: SPU-G231AW-HR
Pago y Envío Términos:
Cantidad de orden mínima: 50pcs
Detalles de empaquetado: 1Pair en cartón estándar, orden total con el paquete de la caja del cartón puede hacer al OEM según
Tiempo de entrega: 5-8 días
Condiciones de pago: L/C, T/T, Paypal, D/P
Capacidad de la fuente: 10000 PCS por mes
  • Información detallada
  • Descripción de producto

Información detallada

Nombre de producto: tipo WIFI ONU de la Solo-fibra CATV Solución típica: FTTH, FTTO
Frecuencia de Wifi: 2,412 ~ 2,472 gigahertz Interfaz del poder: fuente de corriente continua de 12V
MOQ: 50pcs Marca: sopto, OEM
Longitud de onda de CATV: 1550nm
Alta luz:

Equipo del interfaz 1 GPON de Ethernet

,

Tipo equipo de CATV de GPON

,

Solo equipo de la fibra GPON

Descripción de producto

Solo tipo equipo de la fibra CATV del interfaz 1 GPON de Ethernet



tipo WIFI ONU de la Solo-fibra CATV del interfaz del interfaz 1 GPON del 1*10/100/1000M y del 1*10/100M Ethernet



Descripción del tipo WIFI ONU de la Solo-fibra CATV



SPU-G231AW-HR es fibra al Ontario multiservicios casero del acceso GPON. Tiene sobre la base de la tecnología madura, estable, alta del funcionamiento costado GPON y tiene la transferencia de Ethernet del gigabit, tecnología del WDM y de HFC. SPU-G231AW-HR tiene un ancho de banda más alto, una confiabilidad más alta, la gestión fácil y la buena garantía de la calidad de servicio (QoS) con el funcionamiento técnico del equipo cumplen los requisitos del ITU T G. 984 y tener buena compatibilidad con los fabricantes OLT de los terceros.

GPON es las últimas generaciones de tecnología de red del acceso. ITU-T G.984 es el protocolo estándar de GPON. El estándar de GPON diferencia de otros estándares en eso que alcanza un ancho de banda más alto y una eficacia más alta usando más grande, paquetes de PON de la variable-longitud. GPON ofrece el empaquetado eficiente del tráfico del usuario, con permitir de la segmentación del marco más de alta calidad del servicio (QOS) para el tráfico de comunicaciones video. La red de GPON proporciona la confiabilidad y el funcionamiento esperados para los servicios a empresas y proporciona una manera atractiva de entregar servicios residenciales. GPON permite la fibra a los despliegues del hogar (FTTH) que resultan económicamente al crecimiento acelerado por todo el mundo.

Adopta sola tecnología del WDM de la fibra con la longitud de onda 1550nm y 1490nm, longitud de onda 1310nm del enlace descendente del uplink. Necesita solamente la fibra del uno-corazón transmitir datos y servicio de CATV. SPU-G231AW-HR puede función inalámbrica con estándares técnicos del 802.11 n/b/g de la reunión, él de la integración tiene antena direccional de la alta ganancia externa, la tarifa de transmisión inalámbrica hasta 300Mbps. Tiene las características del poder penetrante fuerte y de la cobertura amplia. Puede proveer de usuarios una seguridad de transmisión más eficiente de datos.



Características del tipo WIFI ONU de la Solo-fibra CATV



el acceso de la Solo-fibra, proporciona Internet, CATV, servicio múltiple de WIFI

●En obediente con ITU - estándar de T G. 984

●Auto-descubrimiento de la ayuda ONU/detección del vínculo/mejora remota del software

●Estándares técnicos del 802.11 n/b/g de la reunión de la serie del Wi-Fi

●Ayuda VLAN transparente, configuración de la etiqueta

●Función del multicast de la ayuda

●Modo de Internet de la ayuda DHCP/Static/PPPOE

●El puerto-atar de la ayuda

●Gestión remota de la ayuda OMCI+TR069

●Función de la encripción y del desciframiento de datos de la ayuda

●Asignación dinámica del ancho de banda de la ayuda (DBA)

●Filtro de la ayuda MAC y control de acceso del URL

●Gestión remota del puerto de la ayuda CATV

●Función de la alarma del poder-apagado de la ayuda, fácil para la detección del problema del vínculo

●Diseño especializado para que prevención de la avería del sistema mantenga el sistema estable

●Dirección de la red del ccsme basada en el SNMP, conveniente para el mantenimiento



Interfaz del producto y definiciones del LED



Solo tipo equipo de la fibra CATV del interfaz 1 GPON de Ethernet 0

Solo tipo equipo de la fibra CATV del interfaz 1 GPON de Ethernet 1

Indicador

Descripción

1

CATV

Situación de CATV

En: Normal óptico de CATV

Apagado: Las señales de CATV no se reciben

2

WIFI

WIFI

Centelleo: Se están transmitiendo los datos

En: La función del Wi-Fi se abre

3

FE

Situación de puerto del FE

En: La conexión de Ethernet es normal

Centelleo: Los datos se están transmitiendo con

Puerto Ethernet

Apagado: La conexión de Ethernet no se pone

4

GE

Situación de puerto de GE

En: La conexión de Ethernet es normal

Centelleo: Los datos se están transmitiendo con

Puerto Ethernet

Apagado: La conexión de Ethernet no se pone

5

LOS

Señales ópticas de GPON

En: Poder óptico más bajo que sensibilidad del receptor; Apagado: Óptico en normal

6

PON

Registro de la ONU

En: Éxito a registrarse a OLT

Centelleo: En vías del registro a OLT

Apagado: No pudo registrarse a OLT;

7

PWR

Situación de poder

En: El ONU está poder prendido

Apagado: El ONU es poder apagado



Especificación



Artículo

Parámetro

Interfaz

Interfaz de PON

1*GPON puerto, estándar de FSAN G.984.2, tarifa de datos rio abajo de la clase B+: 2.488Gbps

Tarifa de datos por aguas arriba: 1.244Gbps

Fibra del solo modo de SC/PC

pérdida del vínculo 28dB y distancia de los 20KM con 1:128

Interfaz de CATV

1 salida del RF

F-tipo conector

Interfaz de Ethernet

auto-negociación del 1*10/100/1000M y del 1*10/100M

Modo completo/semidúplex

Conector RJ45

MDI/MDI-X auto

distancia del 100m

Interfaz del poder



fuente de corriente continua de 12V

Parametrización para la optimización del tratamiento

Parámetro óptico de PON

Longitud de onda: Tx 1310nm, Rx1490nm

Poder óptico de Tx: 0.5~5dBm

Sensibilidad de Rx: -28dBm

Poder óptico de la saturación: -8dBm

Parámetro de la transmisión de datos

Producción de PON: 2.488Gbit/s rio abajo s; Contra la corriente

1.244Gbit/s

Ethernet: ratio de pérdida del paquete 1000Mbps y 100Mbps: <1>

Dirección de la red

Modo de la gestión

Interfaz obediente estándar de OMCI según lo definido por ITU-T G.984.4

Ayuda TR069 y gestión de la WEB

Función de gestión

Monitor de la situación, gestión de configuración, gestión de la alarma, gestión del registro

Características físicas

Shell

Cubierta plástica blanca

Poder

Fuente de alimentación: DC 12V /0.6A

Consumo de energía: <5w>

Especificaciones físicas

Dimensión del artículo: 160m m (L)*139.5mm (W)*28.5mm (H)

Peso del artículo: 0.35kg

Especificaciones ambientales

Temperatura de funcionamiento: 0 a la temperatura de almacenamiento 50ºC: -40 a 85ºC

Humedad de funcionamiento: el 10% hasta el 90% (sin condensación)

Humedad del almacenamiento: el 10% hasta el 90% (sin condensación)



Especificación de CATV



Artículo

Parámetro

Longitud de onda

1550nm

Pérdida de vuelta óptica

>45dB

Poder óptico entrado

-18dBm~0dBm

Frecuencia del RF

47MHz~1000MHz

Palanca de salida del RF

78dBuV (@ -12~-2dBm@85MHz)

EL CNR

>41dB (@ canal de -10dBm@DS22)

CSO

>60dBc (@ canal de -10dBm@DS22)

CTB

>60dBc (@ canal de -10dBm@DS22)

Pérdida de vuelta de la salida del RF

>12dB

Impedancia del RF

75Ω

Función del AGC

Ayuda



Especificación de WIFI



Artículo

Parámetro

Parametrización para la optimización del tratamiento

Modo de funcionamiento

Router o puente

Estándar técnico

IEEE802.11b/g/n

Frecuencia

2,412 ~ 2,472 gigahertz

Aumento de la antena

5dBi

Tarifa de la ayuda

802.11b: 1, 2, 5,5, 11Mbps

802.11g: 6, 9, 12, 24, 36, 48, 54Mbps

802.11n: tarifa máxima 300Mbps

Canal

canal 2.4GHz: 1,2,3,4,5,6,7,8,9,10,11,12,13

Modo de la modulación

11b: DSSS: DBPSK (1Mbps), DQPSK (2Mbps), CCK (5.5/11Mbps)

11g: OFDM: BPSK (6/9Mbps), QPSK (12/18Mbps), 16QAM (24/36Mbps)

Q64QAM (48/54Mbps)

11n: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM

Reciba la sensibilidad

11Mbps: ≤-90dBm

54 Mbps: ≤-76dBm

HT20 MCS7: ≤-73dBm

HT40 MCS7: ≤-70dBm

Transmita el poder

802.11n: 17dBm

Modo de la encripción

AES, TKIP, WPA, WPA2, WPA-PSK/WPA2-PSK



Uso de la red



Solución típica: FTTH, FTTO

Negocio típico: INTERNET, CATV, WIFI



Solo tipo equipo de la fibra CATV del interfaz 1 GPON de Ethernet 2



Información el ordenar



Número de parte Descripción de producto
SPU-G231AW-HR

interfaz del 1*10/100/1000M y del 1*10/100M Ethernet, 1

Interfaz de GPON, FWDM incorporado, 1 interfaz del RF, función del AGC de la ayuda, función de WiFi de la ayuda, cubierta plástica, adaptador de la fuente de la alimentación externa

Nota:
1, temperatura de caso de funcionamiento del defecto es 0 ~ 70℃. Si usted necesita -40 productos de ~85℃, añada “T” después de número de parte.

2, si usted necesita servicios modificados para requisitos particulares, nos entran en contacto con por favor.
