Descripción de producto

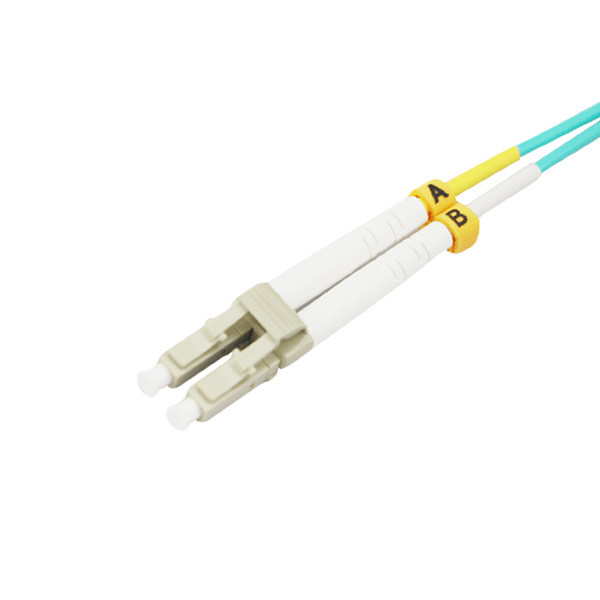

El simplex o el duplex modificó los cordones de remiendo para requisitos particulares de la fibra óptica de la longitud con los conectores de FC/del SC/del LC/del ST
Los montajes de cable Connectorized son cordón-tipo cables ópticos de la fibra terminados con los conectores en ambos extremos. El tipo de fibra y de conector del cable y la longitud de los cordones de remiendo se pueden especificar libremente por el cliente como se muestra abajo.
Características
Tipo de la Fin-cara del ●: PC/UPC/APC
Diámetro de la fibra del ●: 0.9m m, 2.0m m o 3.0m m
● disponible para el simplex y el duplex
El ● la chaqueta externa puede ser PVC, LSZH, etc acorazado
● disponible para diversos conectores: SC, LC, FC, ST, MPO, MTP, MU, estruendo, D4, E2K etc
Tipo de la fibra del ●: La fibra G652D, G657A1 y G657A2, fibra con varios modos de funcionamiento OM1, OM2, OM3 y OM4 del solo modo está disponible
Pérdida de inserción baja del ● y pérdida de alto retorno, alta conexión densa, fácil para la operación
Las longitudes y los conectores del cliente del ● están disponibles a petición
----------------------------------------------------------------------------------------------------------------------------------------------------------
A una cara o a dos caras, hasta 144 corazones, solo modo solamente, OM1/OM2/OM3/OM4 están disponibles, modificado para requisitos particulares longitud
A una cara o a dos caras, hasta 144 corazones, solo modo o con varios modos de funcionamiento, OM1/OM2/OM3/OM4 están disponibles, modificado para requisitos particulares longitud
---------------------------------------------------------------------------------------------------------------------------------------------------------
| Parámetro |
Unidad |
FC, SC, LC, ST, MU, estruendo, D4, MPO, SC/APC, FC/APC, LC/APC, duplex de MU/APC |
| SM (9/125SMF-28 o equivalentOS1) |
Milímetro (50/125,62.5/125 (OM2&OM1), 50/125,10G (MILÍMETRO) OM3 |
| PC |
UPC |
APC |
PC |
| Pérdida de inserción (típica) |
DB |
≤0.3 |
≤0.2 |
≤0.25 |
≤0.2 |
| Pérdida de vuelta |
DB |
≥45 |
≥50 |
≥60 |
≥30 |
| Longitud de onda de funcionamiento |
Nanómetro |
1310, 1510 |
| Intercambiabilidad |
DB |
≤0.2 |
| Vibración |
DB |
≤0.2 |
| Temperatura de funcionamiento |
℃ |
-40~75 |
| Temperatura de almacenamiento |
℃ |
-45~85 |
| Tipo de cable |
|
(Cordón de la cremallera) φ3.0, φ2.0, φ0.9, PVC o LSZH a una cara o a dos caras |
---------------------------------------------------------------------------------------------------------------------------------------------------------
Los cordones de remiendo de la fibra óptica de Sopto tomaron el primer llevan para pasar el sistema de calidad ISO9001, los requisitos del europeo RoHs
Usos
● CATV
Redes de ordenadores del ●
Redes de telecomunicaciones del ●
● ODF del sistema de transmisión óptico
Red de transmisión de datos de alta velocidad del ●
Red gráfica de alta calidad de la transmisión del ●
Conexión del ● del equipo de transmisión óptico
Información el ordenar
| Información el ordenar. para el cordón de remiendo |
|
Número de parte: SPP - SC - FC – AA – 2.o – 30 – 5V (A)
1 2 3 4 5 6 7 8 9 10
Descripción de producto: PVC de la longitud del duplex 2×SC/UPC 2× SC/UPC G.652D 3.0m m los 5M del cordón de remiendo acorazado
|
| 1 - Conector A |
ST etc del SC FC del LC |
| 2 - Conector B |
ST etc del SC FC del LC |
| 3 – cara A del extremo |
U: Pulimento del UPC; P: Pulimento de la PC; A: Pulimento de APC |
| 4 – cara B del extremo |
U: Pulimento del UPC; P: Pulimento de la PC; A: Pulimento de APC |
| 5 - Cuenta de la fibra |
1: A una cara; 2: Duplex |
| 6 - Modo de la fibra |
M1: OM1; M2: OM2; M3: OM3; M3H: OM 3(300); M4: OM4; D: G.652D; A1: G657.A1 |
| 7 - Diámetro |
09:0.9m m; 20: 2.0m m; 30: 3.0m m etc |
| 8 - Longitud |
5: Longitud total los 5M del cable; etc |
| 9 - Materiales de la chaqueta del cable |
V: PVC; H: LSZH; O: OFNR; F: OFNP; Y: PE |
| 10 - Acorazado |
Falta de información: Sin A acorazada: Acorazado |
| Color de la chaqueta del cable |
Defecto: Aguamarina (OM3, OM4); Anaranjado (OM1, OM2); Amarillo (SM) |
Nota:
- Conector A - orden del defecto del conector B en el PN: LC-SC LC-FC LC-ST SC-FC SC-ST FC-ST
- Cuando el conector A es lo mismo que el conector B, omita la cara A del extremo – termine la orden de la cara B en el PN: UA DE PA PARA ARRIBA
- M3 (OM3): la fibra óptica con varios modos de funcionamiento 10G se puede dividir en tres categorías, 150 M, 300 M, y 550 M según la distancia de transmisión máxima. El defecto es el 150M
- M3H: Distancia de transmisión máxima de OM 3(300) de 300 M
- Instrucciones adicionales para la rama:
El ① cuando el cable principal del diámetro no se marca, el defecto es 2.0m m;
② “- X” la otra longitud de la rama, al lado del diámetro de la rama, continúa añadiendo en el extremo del modelo. La longitud de ambos lados de la rama es diferente como - M (longitud de encargo de la rama).
